小米8透明探索版工艺解析及供应链盘点！
小米8透明探索版工艺解析及供应链盘点！

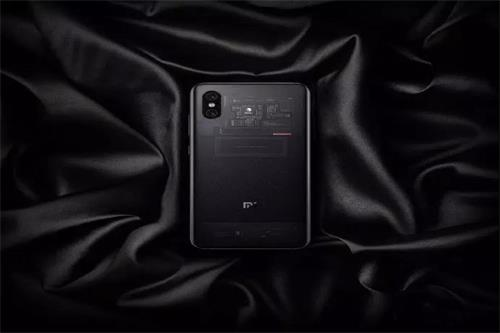

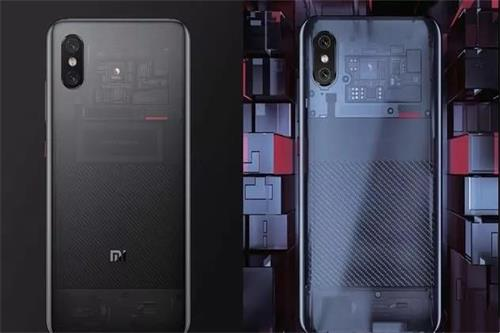

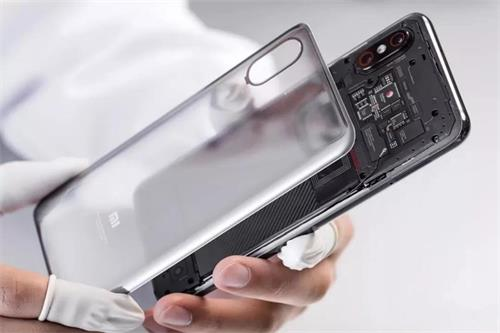

采用透明玻璃后盖的小米8，大家看到的内部的芯片区域，是用主板的工艺制作了一块“装饰主板”，放在实际主板的上面。之所以叫“装饰主版”，是因为它是具有电路板完整工艺流程且具有装饰意义的另一块“主板”。在这里我仍旧会称之为“主板”，评价是否真板子，一是材质，二是工艺。
材质来说，整块板子全铜为基板，附有钢板加固，上面更有101个电容，32个电阻，6个开关IC，11个传感器IC，7个信号控制IC。
有101个电容，32个电阻，6个开关IC，11个传感器IC，7个信号控制IC
工艺来说，这块装饰板经过完整柔性电路板加工工序，我简单描述一下：
首先，如上面所说，这是一块完整铜片作为基板，上面覆盖一层干膜进入曝光制程，曝光后的干膜就出现了电路板的基本规划雏形图，然后送到DES车间进行了接下来的显影和蚀刻，显影就是将没有曝光区域的干膜溶解，已曝光部分保留，然后送入蚀刻液（盐酸类液体），酸性液体会把已经溶解干膜区域的铜溶解掉，形成需要的电路形态。

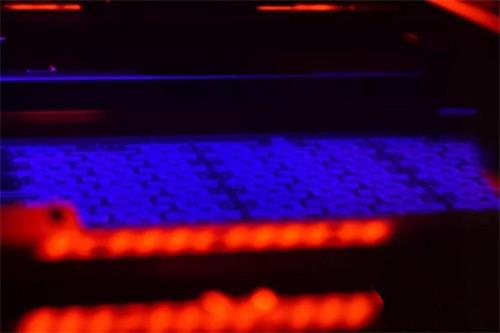

主板线路成像
如果说这部分很难理解，你可以想象要剪幅红色“福”字窗花，准备一张红纸作为工料，在上面覆盖一张半透明的拓纸，在拓纸上画出“福”字，然后按照“福”字的轮廓剪出应有的图案。这里的红纸就是铜片，拓纸就是干膜，画“福”字的过程就是干膜曝光，而DES制程则是沿着画好“福”字图案的拓纸把红纸按出红色“福”字窗花的过程。

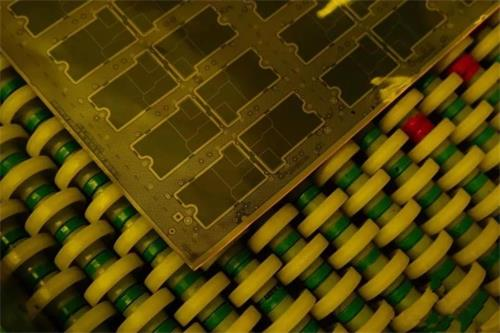

传送带送入DES精刻电路
然后，有了基本电路形态的柔性电路板，还需要送去CCD精密打孔和进行激光镭射切割，打出定位孔和关键镂空区域。

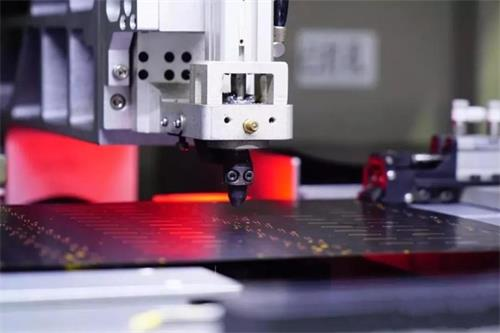

CCD精密打孔
到这时，基本主板的底子已经打好，进入元器件装配的阶段，也就到了熟悉的SMT车间。所谓SMT，就是表面组装技术，英文全称Surface Mount Technology。几乎你拆机所有手机，看到主板表面的元器件组装都是在这一道制程完成， 而小米8透明探索版的装饰主板在这里也会把刚才提到的的100多个电容电阻和IC全部精准贴装，完成其“主板外衣”的几乎最后一道工序。

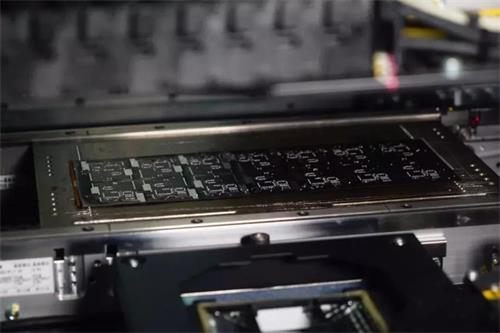

SMT表面组装
我们把问题再用剪“福”字来梳理一下：
1、主板线路成像：红纸上浮透明拓纸，画个“福”字
2、DES精刻电路：依照拓纸画线，剪红纸“福”字
3、主板形态精修：精修红色底纸，剪成菱形既美观又方便
4、SMT元器件组装：“福”字上贴装小彩灯，大功告成
所以，面对一块装饰主板，虽然其没有功能，但却有着主板相同用料和工艺，甚至更为严苛的无尘环境，毕竟任何一粒灰尘都会在透明玻璃下格外扎眼。不能说是愚弄，更不是贴纸。因为这是一种外显的炫耀。
供 应 商 盘 点
CPU&内存——CPU
高通
总部：美国
低阶手机全面向高通靠拢，高通出货增长近300%。但从2017年开始，小米开始在低阶手机全面采用高通处理器，高通在小米这里实现了出货量和营收的双丰收。2017年，高通手机处理器在小米手机上的出货量同比增长接近300%，收入增长亦同比超过120%。2017年，95%的小米手机用的是高通的CPU处理器，而这个数据在2016年的时候，还仅仅是56%左右。高通处理器在小米手机中的占比快速提升，加上小米2017年手机出货量飙涨，高通成最大的受益者。
2017年，小米和OPPO、vivo与高通签署了采购协议，协议三者合计三年内对高通产品的采购额将不低于120亿美元。如果120亿美元平均分摊到每个品牌的话，小米每年对高通的协议采购额在13亿美元左右。而2017年，小米单是对高通处理器的采购金额已经在12亿美元左右了。所以小米重回巅峰，高通是最大的受益者之一。
官网：http://www.qualcomm.cn/
MTK
总部：台湾
联发科技是成立于 1997 年的无晶圆厂半导体公司，总部设于台湾，在全球多个地区均设有销售及研发据点，包括新加坡、中国大陆 、印度、美国、日本、韩国、丹麦、英国、芬兰、瑞典及杜拜。联发科技已于 2001 年 7 月在台湾证券交易所 (TSE) 正式上市。
官网：http://www.mediatek.com/
松果
总部：北京
松果处理器是由小米控股的松果电子研发的处理器。小米5C首发的松果处理器型号为V670，而更高端的A73架构八核松果处理器则为V970。
CPU&内存——内存
三星
总部：韩国
三星内存占比超六成，价量齐升。2017年三星半导体仍然是小米手机内存的主力供应商，供货占比超过五成。2017年，小米从三星半导体处的采购的内存芯片金额超过15亿美元，交易金额占比超六成。
官网：http://www.samsung.com/
美光
总部：美国
全球最大的半导体储存及影像产品制造商之一，其主要产品包括DRAM、NAND闪存和CMOS影像传感器。
官网：http://www.micron.com/
海力士
总部：韩国
海力士异军突起，营收大增200%。2017年，是海力士在中国市场收获甚丰的一年，
成为小米供应链中获益颇丰的供应商，内存在小米手机中的出货份额接近30%。2017年，海力士对小米供的内存芯片出货量增长超过50%，营收更是大增200%以上。
官网：http://www.skhynix.com/
摄像头——模组
欧菲科技
总部：深圳
小米摄像头模组主力供应商，欧菲科技出货翻番。欧菲科技作为国内摄像头模组的龙头企业，参与了小米多款机型的摄像头模组，尤其是红米系列，从市场调研情况来看，欧菲科技是红米系列手机最大的摄像头模组供应商。据旭日大数据统计，2017年欧菲科技就已承包了小米摄像头超过4成的订单量，并且受益于小米手机在2017年出货量的迅猛增长，其对小米出货的摄像头模组数量相比2016年也是翻了一番。
官网：http://www.o-film.com/
舜宇
总部：浙江
中国领先的综合光学产品制造商和光学影像系统解决方案提供商，手机镜头、车载镜头、手机摄像模组等主导产品的全球市占率居行业前列。主要为小米、OPPO、三星、联想等手机品牌提供摄像头镜头和模组。
官网：http://www.sunnyoptical.com/
丘钛科技
总部：江苏昆山
专注于面向中国品牌智能手机及平板电脑制造商的中高端摄像头模组市场，介于300万像素及以下至1,600万像素之间的优质变焦及定焦摄像头模组。主要客户有OPPO、Vivo、华为、小米、中兴、联想和魅族等国内主流手机品牌。
官网：http://www.qtechglobal.com/
摄像头——芯片
豪威科技(OmniVision)
总部：北京(美国)
美国豪威原为美国纳斯达克的上市公司，由中信资本、北京清芯华创投资管理有限公司和金石投资有限公司组成的财团购买，最终于2016年初完成私有化并成为北京豪威的下属公司。北京豪威为一家注册在北京的中外合资公司，业务由其下属OmniVision Technologies（美国豪威）开展。美国豪威是一家领先的数字成 像解决方案提供商，其CMOS图像传感芯片广泛应用于 消费级和工业级应用市场，具体包括智能手机、笔记本、平板电脑、网络摄像头、 安全监控、娱乐设备、数码相机、摄像机、汽车和医疗成像系统等领域。
官网：http://www.ovt.com/
索尼
总部：日本
手机摄像头，COMS图像传感器研发、制造和销售。
官网：http://www.sony.com.cn/
摄像头——马达
皓泽
总部：河南
河南省皓泽电子有限公司是一家致力于智能手机摄像头驱动马达（VCM）的研发、生产及销售的私营企业；成立于2012年6月。 目前公司主导产品为500万、800万、1300万和1600万像素手机照相装置驱动元件。并紧跟市场需求、立足于新技术研发，持续研制快速对焦闭环马达、光学防抖马达等新技术产品。
官网：http://www.hozel.com.cn/
新思考
新思考是由中国人收购的原日本上市公司思考而组建的新公司。新思考电机有限公司专精于手持装置内建之自动焦功能的微型音圈马达（Auto-Focus Voice Coil Motor）的设计、研发、销售及制造是自动对焦音圈马达（Auto-Focus Voice Coil Motor）的产业先驱。
官网：http://www.new-shicoh.com/
美拓斯
总部：北京
公司产品为移动设备用自动对焦马达VCM，主要应用于300 / 500 / 800 万像素手机或笔记本摄像头。
官网：http://www.mtsitec.com/
三星电机
总部：韩国
官网：http://www.samsungsem.com/
摄像头——镜头
大立光
总部：台湾
专业光学镜头设计及制造商，主要产品为：手机镜头、平板计算机镜头、笔记本电脑镜头等。
官网：http://www.largan.com.tw/
屏幕&外壳——面板
天马
总部：深圳
天马面板业绩显著，小米功不可没。凭借在中小尺寸显示领域LTPS/IN-CELL技术的领先优势，目前天马多款规格产品在小米手机的出货量遥遥领先。自双方合作以来，天马已支持小米、小米Max、红米Note等系列的多款主力机型实现了全球首发。从旭日大数据监测的数据来看，天马2017年在小米手机面板中的供货占比超过40%，是小米手机面板最大的供应商，并且遥遥领先其他竞争对手。
官网：http://www.tianma.cn
京东方
总部：北京
京东方是小米手机面板第二大供应商，占比超20%。京东方是中国大陆液晶显示产业的先行者和领导者，也是小米手机面板的第二大供应商。2017年，在小米手机面板供应商中，京东方是其占比超过20%，成为京东方手机面板第三大客户。
官网：http://www.boe.com/
深超光电
总部：深圳
致力于笔记本电脑、PC显示器及液晶电视机等产品的A-Silicon /Poly-Silicon TFT-LCD显示面板的研发及制造。深超光电是小米红米系列手机面板的深度合作商。
日本显示公司（JDI）
总部：深圳
小尺寸显示屏的生产和研发。据称，小米4、小米5、小米6、小米MIX2采用的就是JDI屏。
官网：http://www.jdi.co.uk/
夏普
总部：日本
目前，夏普已经被富士康收购。据称，小米4、小米5、小米Note采用的就是夏普屏。
官网：http://www.sharp.cn/
屏幕&外壳——手机后盖
三环集团
总部：潮州
受益小米旗舰机后盖差异化，潮州三环成最大赢家。从2016年的小米MIX到2017年的小米6尊享版和小米MIX2，小米均在自家旗舰机上采用陶瓷后盖，作为陶瓷领域的领军企业潮州三环集团成为小米陶瓷后盖的最大供应商。随着小米旗舰机型热卖，三环集团与其合作效果超出预期。小米旗舰机型大量使用陶瓷后盖，无疑使三环集团成为其中最大的赢家，初步统计其陶瓷手机后盖业务营收在2017年约7亿元人民币。
官网：http://www.cctc.cc/
长盈精密
总部：深圳
成立于2001年7月，是一家专业从事移动通信终端、数码及光电产品等配套精密手机金属外观件、手机金属边框、精密电磁屏蔽件、微型精密连接器等产品研发、生产、经营的高成长型股份制企业，也是国家、深圳市认定的“高新技术企业”。
官网：http://www.ewpt.com/
通达集团
总部：香港
小米金属机壳核心供应商，通达出货同比增长超五成。小米手机中除了小米6以及MIX系列，其他机型外壳都是金属外壳，而通达是小米金属外壳的主要供应商之一。小米重点畅销机型红米系列手机的金属后盖大部分来自通达，可以说通达是2017年小米智能手机业务复苏之后，获益最大的手机外壳供应商。据旭日大数据统计，2017年，通达后盖供货在小米手机中的占比变化不大，但由于小米出货量飙涨，通达后盖供货量增长非常迅速。2017年，通达出给小米的手机外壳出货量同比增长超50%。
官网：http://www.tongda.com/
兴科电子
兴科电子（东莞）有限公司，隶属兴科集团，坐落于历史名镇——东莞虎门，总部位于新加坡，是专业生产手机按键的大型现代化企业集团。是全球最大的手机按键生产基地，东莞市百强电子企业。目前，兴科电子与小米合作的机型主要为小米6，为其提供金属材质精密结构件。
官网：http://www.sincoo.cn/
东方亮彩
总部：深圳
专业从事通讯产品的精密模具研发、设计与制造、注塑成型、表面涂装、真空电镀、套件组立等业务。
官网：http://www.dflc.com.cn/
惠州比亚迪
惠州比亚迪不仅向小米提供金属外观件，还提供代工组装服务。
屏幕&外壳——玻璃盖板
蓝思科技
总部：湖南长沙
蓝思供货超五成，是小米最大玻璃盖板供应商。蓝思科技作为盖板行业的领军企业，是苹果手机盖板的核心供应商。最近两年，蓝思在国内市场开发方面亦非常成功，是多个品牌的玻璃盖板核心供应商。同时，也是小米面板的最大供应商，2017年，蓝思在小米手机中的玻璃盖板供应占比超过50%。
官网：http://www.hnlens.com/
伯恩光学
总部：深圳、惠州
公司已成为目前世界上生产规模最大、生产能力最强、生产工艺及设备最先进的电脑手机玻璃镜片生产企业之一。主要客户有苹果、三星、中兴、小米、华为等。
智诚光学
总部：苏州
专注于电子行业用钢化玻璃的生产，主要产品为防眩光玻璃，手机玻璃镜片，笔记本电脑触摸板玻璃，平板电脑面板玻璃。
康宁
总部：美国
特殊玻璃和陶瓷材料的制造。主要客户有苹果、三星、LG、京东方、Acer、Asus等。
官网：http://www.corning.com/
研发与制造——ODM
龙旗科技
总部：上海
龙旗成立于2002年，是最优秀的手机设计和整机交付服务提供商，并将已有服务优势扩展到了各类智能产品，为全球领先的知名品牌和互联网企业提供可信赖的优质服务。龙旗总部位于上海，在深圳、惠州、香港等多地设有分支机构。
官网：http://www.longcheer.net/
华勤通讯
总部：上海
华勤后发先至，包揽多个畅销机型。华勤2016年底才进入小米供应链，2017年研发了包括红米note 4X、小米5X和红米5 plus等畅销机型，合计出货量超过2000万部，成为小米重回巅峰后名副其实的受益者。2017年，小米项目出货量在华勤中占比超过30%。华勤后发先至，后劲十足。
官网：http://www.huaqin.com/
闻泰科技
总部：上海
闻泰是小米的最大ODM客户。2017年，闻泰是小米最大的ODM厂商，合计出货3000多万部。2017年，小米手机出货量占闻泰总出货量超过40%，出货量同比增长超过100%。
官网：http://www.wingtech.com/
智慧海派
智慧海派科技有限公司是中国航天科工集团有限公司旗下上市公司航天通信控股集团股份有限公司控股的一家国际领先的智能终端设计及制造商、智能系统解决方案提供商和智慧运营服务商。
官网：http://www.hipad.com/
研发与制造——OEM
英华达/英业达
英华达是英业达集团子公司之一。南京英华达是小米手机主要的代工企业，组装机型包括小米1系、小米2系，小米5等。
官网：http://www.iac.com.tw/
富智康
富智康精密电子（廊坊）有限公司隶属于富士康集团，是专业从事电子产品生产制造之高科技公司，为富士康集团手机制作中心。
其他——手机扬声器
瑞声科技
瑞声科技控股有限公司成立于1993年，2005年于香港挂牌上市（股票代码02018），瑞声拥有25个销售中心，5大制造基地（中国深圳、常州、沭阳、苏州、越南），以及分别在中国、美国、芬兰、丹麦、韩国、日本和新加坡设立的14个研发中心。公司现已发展成为全球领先的智能设备解决方案提供商，2016年公司营业额为155亿人民币。
官网：http://www.aactechnologies.com/
歌尔股份
总部：山东
歌尔股份有限公司成立于2001年6月，2008年5月在深交所上市，主要从事微型声学模组、传感器、微显示光机模组等精密零组件，虚拟现实/增强现实、智能穿戴、智能音响、机器人/无人机等智能硬件的研发、制造和销售，目前已在多个领域建立了全球领先的综合竞争力。自上市以来，歌尔保持高速成长，年复合增长率达44.5%。
官网：http://www.goertek.com/
其他——指纹模组
东聚
总部：台湾
东聚电子科技集团是由台湾致伸科技股份有限公司于1989年10月在中国内地投资设立﹔股票于1993年在台湾上市。
官网：http://www.primax.com.tw/
其他——指纹芯片
汇顶科技
总部：深圳
攻入小米供应链，汇顶供货占比稳步增长。汇顶科技无疑已成为国内指纹芯片龙头，指纹芯片产品现已覆盖国内外多家智能终端整机厂商，进入小米供应链体系更是让其获益良多。依靠卓越的科研能力和优质的产品，小米6、小米MIX2、小米Note3等机型上都有搭载汇顶的指纹芯片。据旭日大数据监测显示，2017年，汇顶科技供给小米手机的指纹芯片同比增长了25.96%。
官网：http://www.goodix.com.cn/
敦泰科技
总部：美国/深圳
是全球领先的人机界面解决方案提供商，拥有全球最完整的电容屏触控方案、全方位的TFT LCD显示驱动&控制方案、指纹识别方案以及Force Touch（压力触控）方案。敦泰推出业界最完整的指纹识别解决方案，可支持滑动式、按压式、小面积按压式三种从低到高的指纹IC方案，并采用安全性最高的硬件加密技术和自主研发的商业级算法。
官网：http://www.focaltech-systems.com/
Synaptics
总部：美国
全球领先的移动计算、通信和娱乐设备人机界面交互开发解决方案设计制造公司。2013年收购Validity进军生物识别市场，以滑动式指纹方案为主，今年也开始出货按压式指纹。
官网：http://www.synaptics.com/
其他——电池
欣旺达
总部：深圳
小米电池核心供应商，欣旺达同比增长60%。公司（欣旺达）定位为世界领先的绿色能源企业及新能源一体化解决方案平台服务商，手机电池Pack业务受益主要客户市场份额提升。2017年，欣旺达供应给小米的锂电池数量较上年同期的增长超过60%，占小米2017年手机出货量的28%，是小米手机电池当之无愧的主力供应商。
官网：http://www.sunwoda.com
飞毛腿
总部：福州
一家为通讯、IT、数码3C等产品提供全面电池解决方案的电池行业最具品牌影响力的企业。
官网：http://www.scud.cn/
光宇
总部：黑龙江
光宇国际集团公司创建于1994年，1999年在香港联交所主版上市。集团在国内拥有哈尔滨光宇蓄电池股份有限公司、哈尔滨光宇电源股份有限公司等 24家子公司，在海外拥有15家子公司或办事机构（欧洲、美国、俄罗斯、东南亚等）。集团被国家科技部认定为高新技术企业，设立有光宇博士后工作站和 光宇研究院。
官网：http://www.cncoslight.com/
LG化学
总部：日本
LG 化学自 1947 年创立以来，70 余年间不断发展，成为名副其实的韩国最具代表性的化学企业。 不仅在韩国，还在世界各主要地区建立了生产、销售和研发的全球化网络，向全球提供 ABS、偏光板、汽车电池等具备全球竞争力的产品，正提高着作为“全球性材料企业”的权威。
官网：http://www.lgchem.com/
其他——五金件
大富科技
总部：深圳
深圳市大富科技股份有限公司成立于2001年，是一家集产品研发、生产和销售为一体的国家级高新技术企业，2010年10月26日于深圳市证券交易所挂牌上市（股票代码300134）。
官网：http://www.tatfook.com/
其他——电感应器
顺络电子
总部：深圳
深圳顺络电子股份有限公司（深交所：002138/顺络电子）成立于2000年，是一家专业从事各类片式电子元件研发、生产和销售的高新技术企业，主要产品包括叠层片式电感器、绕线片式电感器、共模扼流器、压敏电阻器、NTC热敏电阻器、LC滤波器、各类天线、NFC磁片、无线充电线圈组件、电容、电子变压器等电子元件。产品广泛应用于通讯、消费类电子、计算机、LED照明、安防、智能电网、医疗设备以及汽车电子等领域。
官网：http://www.sunlordinc.com/
其他——FPC
东山精密
总部：苏州
苏州东山精密制造股份有限公司创建于1998年， 目前客户涵盖通信、半导体、新能源、LED电子制造、轨道交通等众多行业。公司已成为众多世界知名企业的优质供应商。
公司及子公司苏州市永创金属科技有限公司均为江苏省高新技术企业，拥有多项发行专利和实用新型专利。
官网：http://www.sz-dsbj.com/
